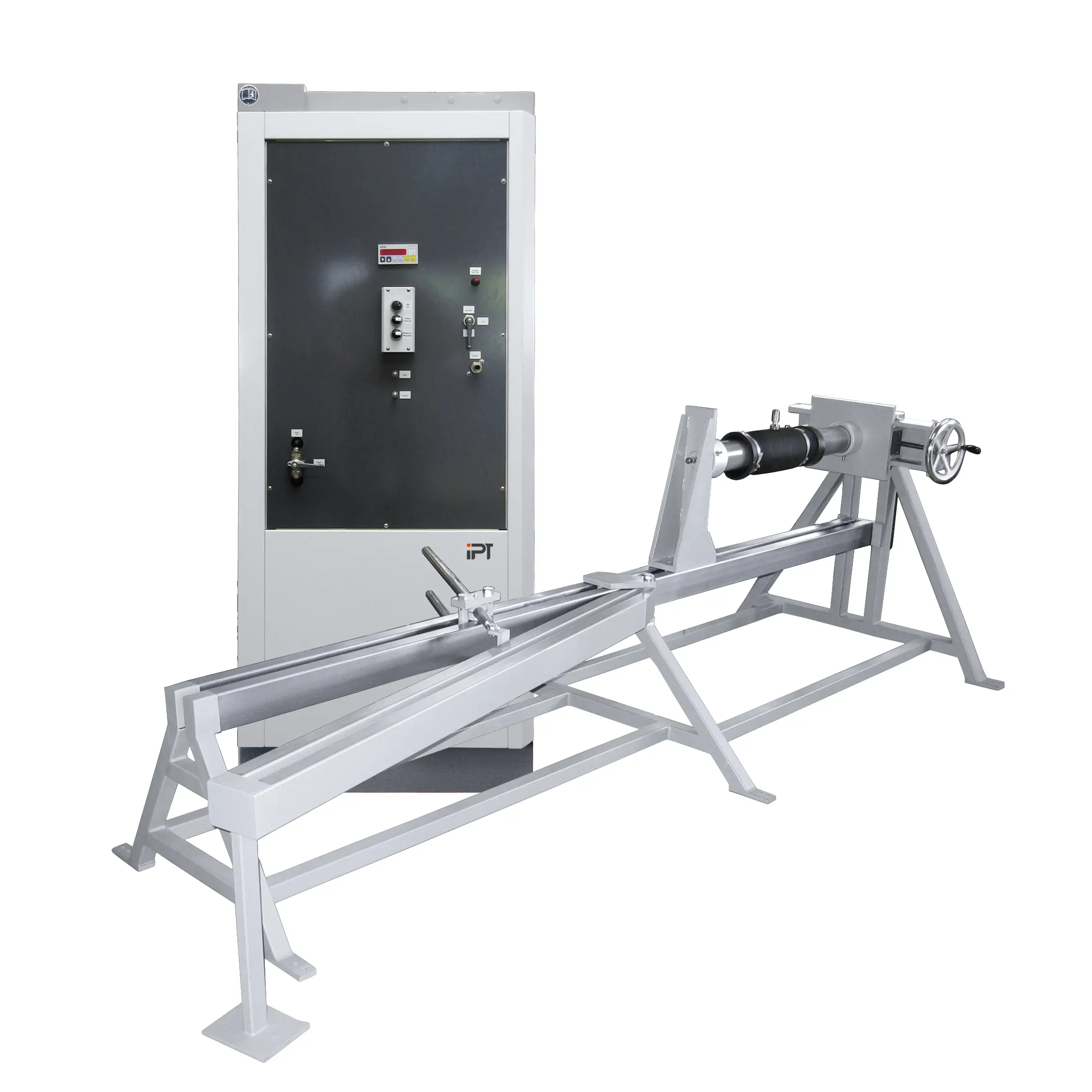

Der Kombitest-Prüfstand 1351 wird zur Durchführung von Dichtheitsprüfungen an Abwasserrohrsystemen im Durchmesserbereich DN 40 bis DN 400 eingesetzt. Die modulare Bauweise gestattet den stufenweisen Ausbau, um zusätzliche Belastungsarten anwenden zu können. Hierzu zählen: Belastung bei innerem Überdruck, Abwinkelung, Verformung, Scherlast und äußerem Überdruck. Die Belastungsarten sind in den einschlägigen Normen und Richtlinien beschrieben.
Keine Standards gefunden

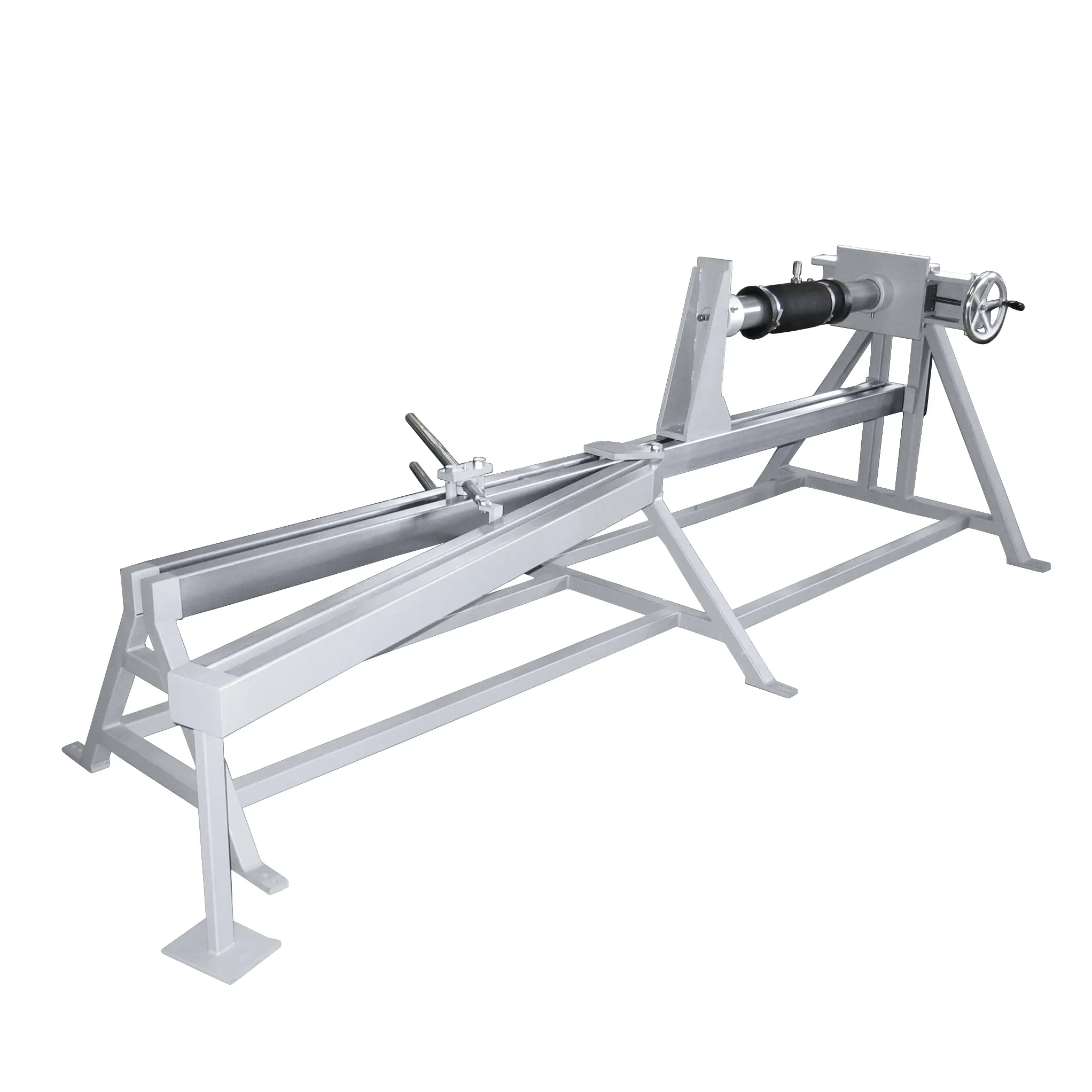

Das Grundgerät besteht neben der Versorgungseinheit aus einer Prüfbank mit stirnseitig befestigtem Auslenkschlitten und dem verstellbaren Gegenlager. Sie nimmt die bei den Druckversuchen entstehenden Axialkräfte auf.

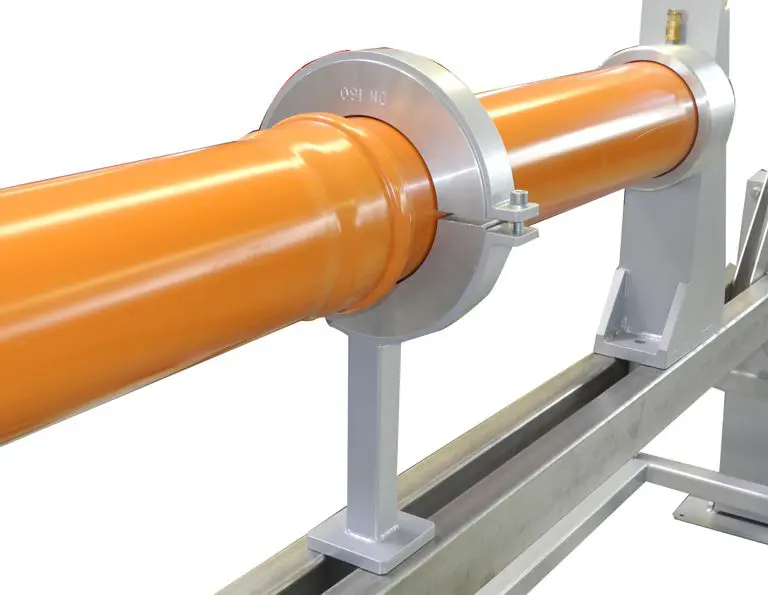

Prüflingsanordnungen mit Bögen und Abzweigen werden mit Hilfe des seitlich angebrachten, schwenkbaren Auslegers fixiert.
Der Auslenkschlitten trägt die Aufnahme für die vordere Dichtkappe. Die Bewegung erfolgt über eine Kulisse (mit Spindel und Handrad) radial zur Muffenbefestigung.

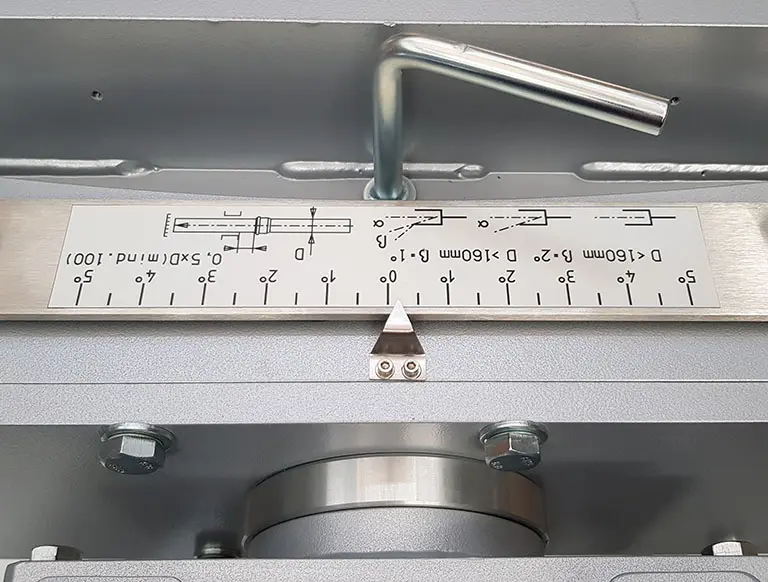

Die am Auslenkschlitten angebrachte Skala (Winkel-Grad Teilung) erleichtert die Einstellung. Um Auslenkungen auch in vertikaler Richtung vornehmen zu können, ist die gesamte Vorrichtung drehbar gelagert.
