Wanddicken präzise messen

WANDDICKEN-MESSGERÄT

  • Modell-Nr. 1049
  • Messgeräte
WANDDICKEN-MESSGERÄT

Einfach und präzise messen

Mit dem Wanddickenmessgerät Modell 1049 können die Wanddicken von Rohren mit hoher Genauigkeit gemessen werden.

Standards

Keine Standards gefunden

  • ISO 3126

Downloads

Features und Funktion

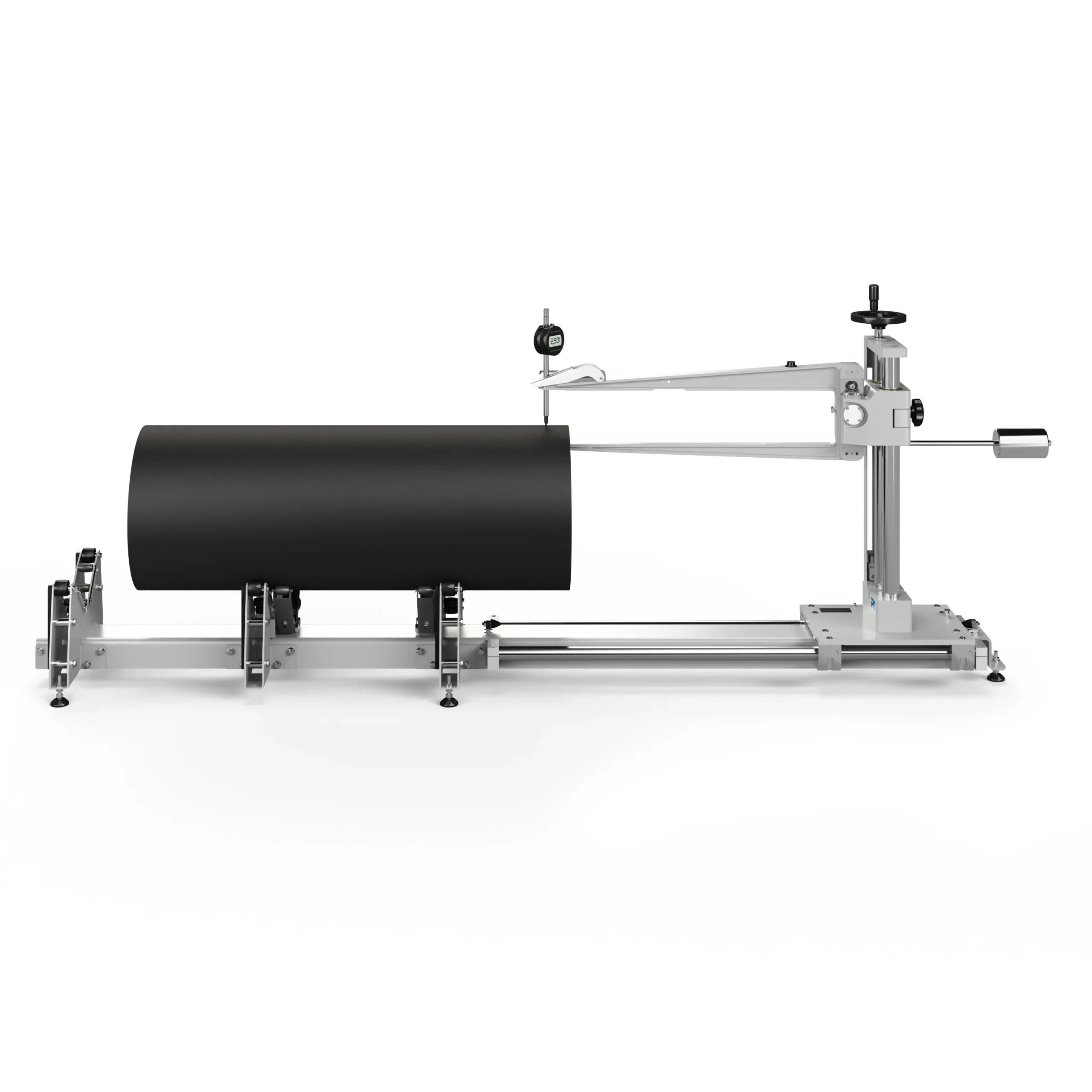

Das Gerät besteht aus einem Gestell mit einer V-förmigen Auflage, auf die das zu prüfende Rohr gelegt wird und dem in Längsrichtung und in der Höhe verschiebbaren Mess-Schlitten. Am Mess-Schlitten ist die Messgabel mit der Messuhr montiert.

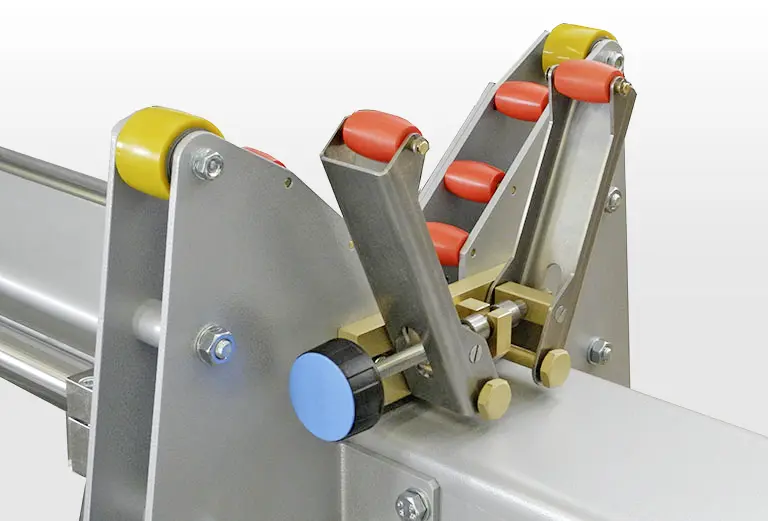

Durch die in der Rohr-Auflage integrierten Rollen können auch größere Rohre leicht um die Längsachse gedreht werden.

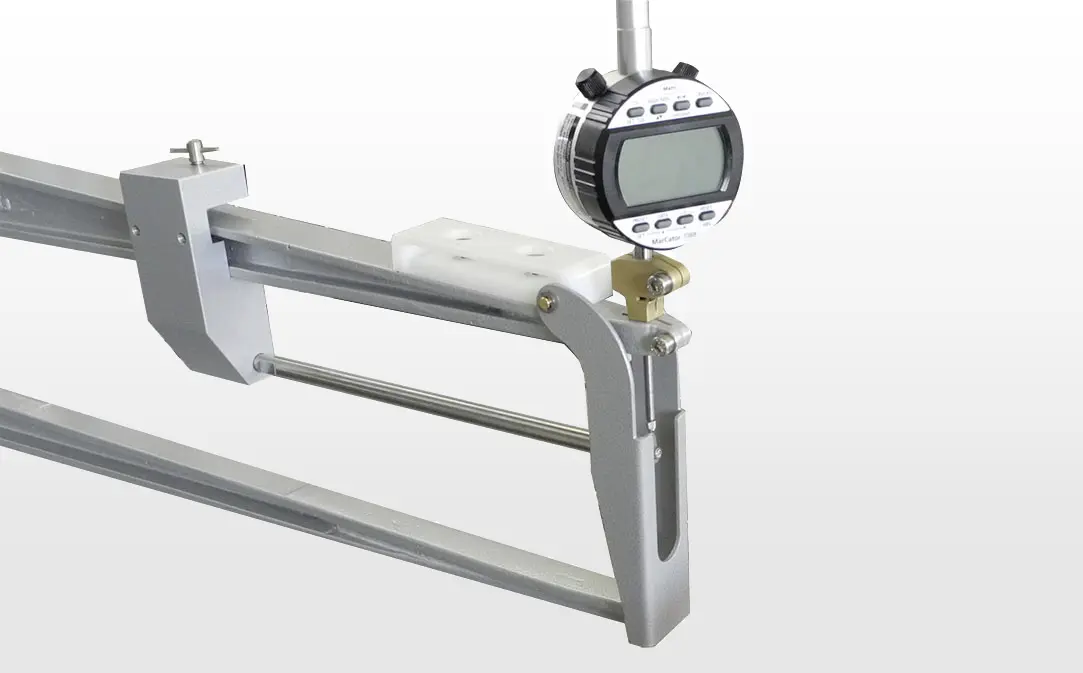

Der Mess-Schlitten trägt die über einen Zahnradantrieb höhenverstellbare, kugelgelagerte Gabel mit Gegengewicht.

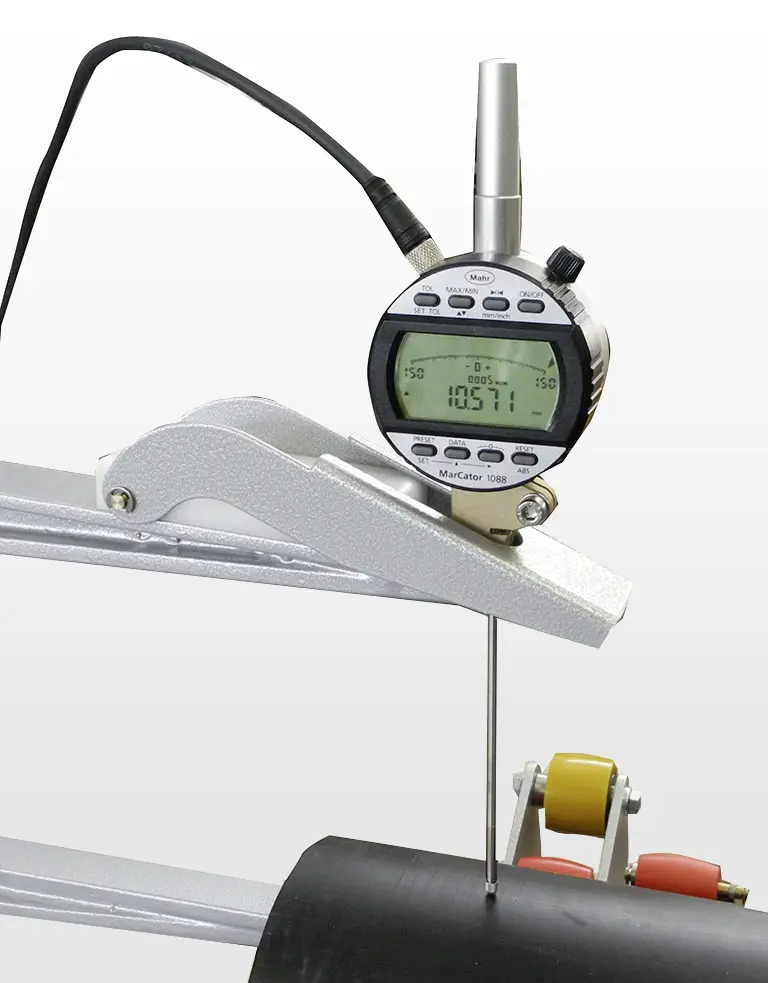

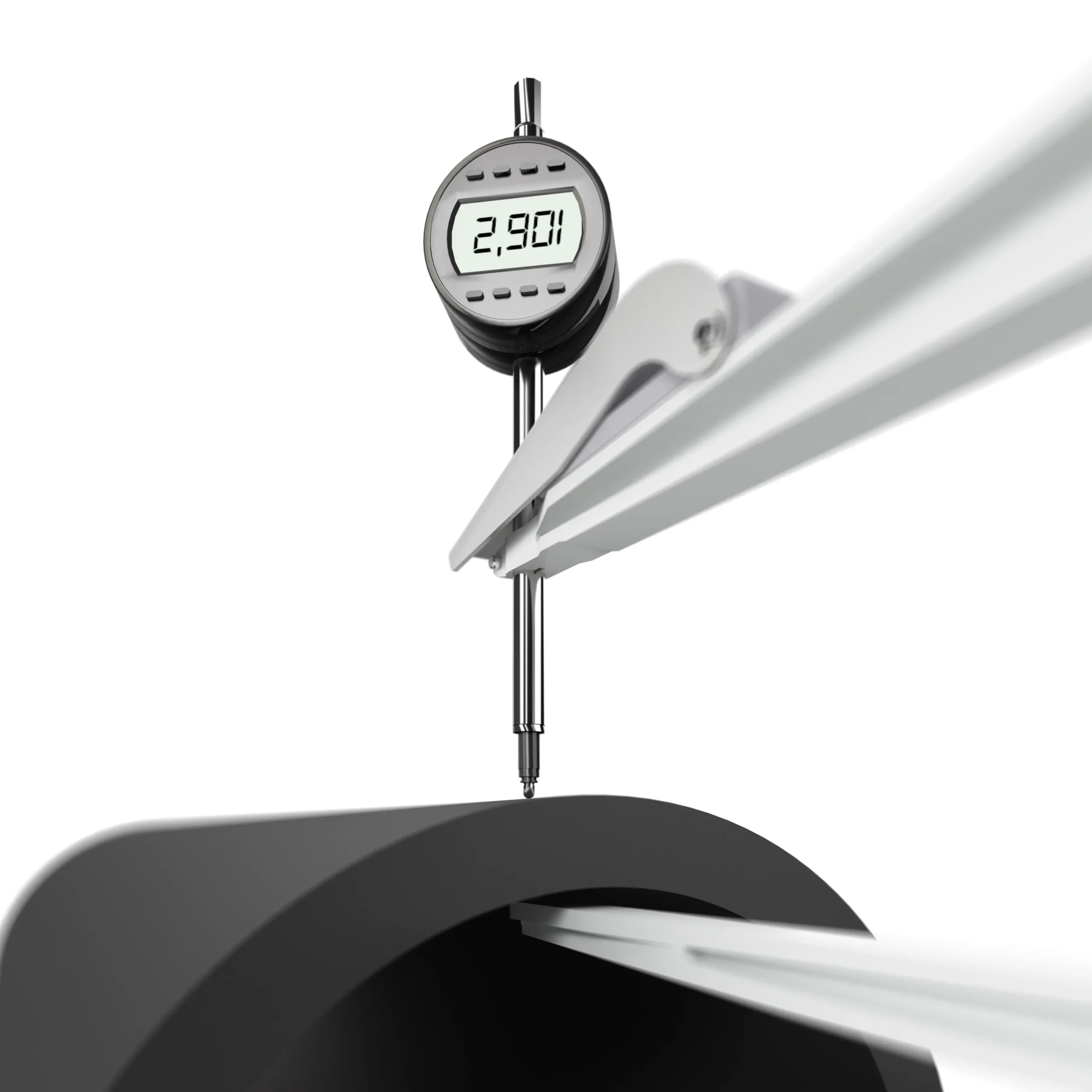

Die Messung erfolgt über eine Präzisions-Messuhr, welche auf dem oberen Arm der Messgabel montiert ist. Ein einstellbares Gegengewicht ermöglicht zudem die Anpassung des Anpressdrucks des unteren Armes der Messgabel.
Für Rohre mit kleineren Durchmessern ist ein entsprechender Aufsatz für den unteren Arm der Mess- gabel im Lieferumfang enthalten.
Der Prüfling wird, je nach Größe, entweder auf die kleinen oder großen drehbaren Auflagen gelegt. An einem Handrad wird die Höhe der Messgabel auf den Prüfling eingestellt. Zum Messen wird die Messanordnung auf einem Schlitten in den Prüfling geschoben.
Die radiale Messung der Wanddicke erfolgt durch Drehen des Prüflings. In Längsrichtung wird die Wanddicke durch Verschieben der Messgabel gemessen. Somit können Messungen der Wandstärke an beliebigen Punkten des Rohrstücks durchgeführt werden.
Die verwendete Messuhr kann optional mit einem Computer verbunden werden. Über eine spezielle Software können die einzelnen Messwerte erfasst werden und ein Report mit Angabe der minimalen, der maximalen und der mittleren Wanddicke ausgedruckt werden.
An der Messuhr selbst kann neben dem aktuellen Messwert auch die minimale, sowie die maximale Wanddicke angezeigt werden.

Peripherie und Komplementäre

Digitaler Messschieber

  • Modell-Nr. H3024
  • Messgeräte
DIGITALE MESSSCHIEBER

Mit dem Messschieber wird in einfachster Weise die Ovalität von Rohren gemessen.

Standards

  • ISO 3126
Mehr erfahren

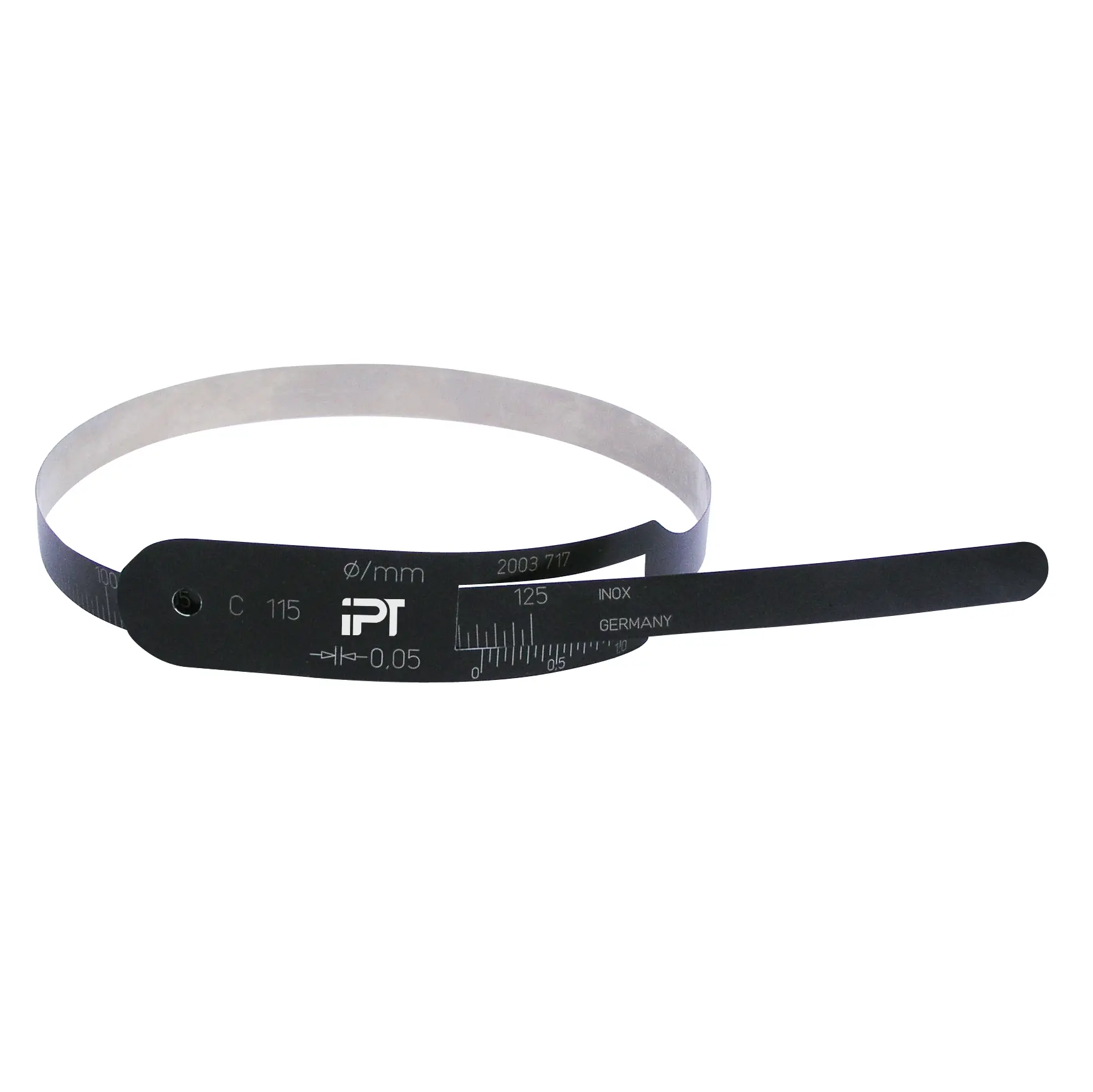

CIRCOMETER

  • Modell-Nr. H3017
  • Messgeräte
Circometer

Mit dem Circometer wird in einfachster Weise der Außendurchmesser von Rohren im Bereich von 15 bis 3.100 mm ermittelt.

Standards

  • ISO 3126
  • ASTM D 2122
Mehr erfahren

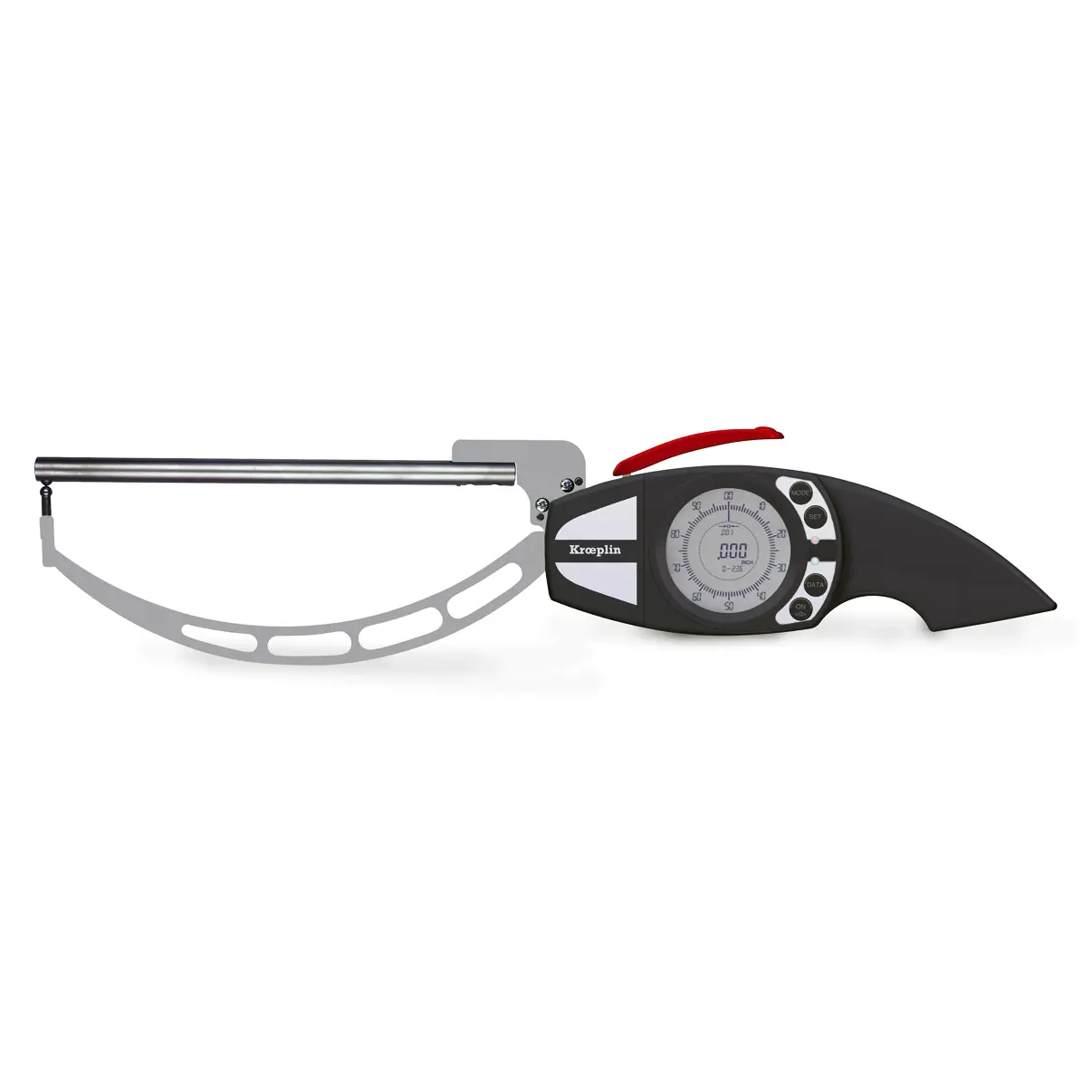

AUSSENTASTER, INNENTASTER
